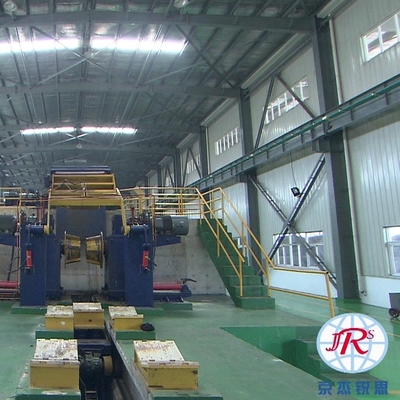

Steel Push Pull Pickling Line Proses Dengan Perangkat Pengeringan Udara Panas 30-180m / Min

Push Pull Pickling Line dengan Perangkat Pengeringan Udara Panas (bernilai tinggi, berkualitas tinggi)

Spesifikasi teknis

1.Produk dan kapasitas

1) spesifikasi produk

Bahan: Baja karbon rendah dan baja karbon menengah
Baja No.: SPCC, SPCD, SPCE, SS400, Q195, Q215 dan Q235, dll.

Baja yang didelegasikan No.: Q215
Diameter dalam kumparan: D = 610mm
Diameter luar kumparan: D = 1100 ~ 2050mm
Lebar jalur: 1000 ~ 1500 mm
Ketebalan strip: 1.2 ~ 3.0mm
Maks.berat koil: 25MT
Sifat mekanik: s≤360N/mm2
Persyaratan kualitas: Sesuai dengan ketentuan standar China saat ini.
1.2.Kapasitas produksi: 350.000 ton
1.2.1.Parameter garis
Total panjang garis: L≈100m
Maks.kecepatan linier (peralatan/pemrosesan): 110m /100m/mnt
Kecepatan ulir: V = 15m / mnt
Spesifikasi garis pengawetan
2.1.Pengenalan umum
Garis pengawetan ini adalah tipe tarik-dorong dan mengadopsi teknologi pengawetan aliran turbulen tangki dangkal yang canggih.Garis yang diberikan matang dan dapat diandalkan dan dibuktikan dengan menghasilkan latihan.
.
Peralatan garis kecuali gulungan hadiah dan gulungan tegangan akan mengadopsi pengaturan udara.Level lari strip baja adalah +2500.Uncoiling, pickling dan coiling akan selesai online sepenuhnya. Ini memiliki pengoperasian yang mudah, lebih sedikit kesalahan, kerja efisiensi tinggi dan fitur lainnya.Itu dapat memuaskan pengguna dengan produksi yang stabil dan berjalan jangka panjang.
2.1.1 Proses pengawetan
Meja penerima koil → mobil pemuatan koil → perangkat rol penekan dan perangkat pembuka koil → 1 # perangkat pemusatan pemandu sisi → 9-roll pelurus meratakan → geser hidrolik → geser sudut potong → tangki pengawetan (gulungan pemeras) → tangki pembersih (gulungan pemerasan) → pengering udara panas → 2# perangkat pemusat pemandu samping→1# gulungan jepit → dapat digerakkan ayunan→3# perangkat pemusat pemandu samping→2# gulungan jepit → geser cakram→→ gulungan kekang tipe 3-gulungan→ gulungan putar untuk pelapis oli→ ketegangan reel→coil bongkar mobil
2.1.2.Parameter kinerja utama saluran
2.1.2.1.
Kecepatan jalur: 110m/mnt (maks.)
Kecepatan proses: 100m/mnt (maks)
Kecepatan ulir: 15m / mnt

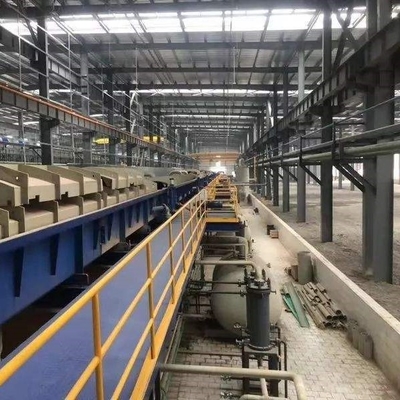

2.1.2.2.Tangki pengawet
Jumlah bagian: n = 4 kelas acar
Panjang tangki setiap bagian: 12.50m


Mobil koil muat (unloading) digunakan untuk mengangkut koil baja ke drum koil dari gulungan hasil atau mengangkut gulungan baja ke peralatan khusus untuk penyimpanan sementara dari gulungan drum gulungan hasil.

Mobil koil memuat (membongkar) terdiri dari pelana tetap dan mobil bergerak melintang horizontal dengan pelana angkat dan jatuh vertikal.
Kinerja peralatan:
Maks.memuat berat: 25MT
Diameter luar kumparan baja: 1000-Φ2000mm
Mengangkat dan menjatuhkan tinggi pelana: 1000mm
Jumlah pelana tetap: 2 pasang atau 3

2.2.1.2.gulungan pembayaran
Gulungan pembayaran digunakan untuk melepaskan gulungan baja ke dalam strip dan memberikan tegangan yang sesuai ke strip baja.
Gulungan pembayaran adalah gulungan pembayaran mengambang tipe kantilever fleksibel hidraulik dengan dukungan tambahan dan terutama terdiri dari gulungan hadiah, mekanisme pergerakan melintang dan dukungan tambahan, dll.
Performa peralatan
Panjang efektif kumparan drum: L=1750mm
Diameter drum koil: D = 610mm
Stroke fleksibel: D = 40mm
Ketegangan pembayaran (maks): 20KN

2.2.1.3.Menekan perangkat gulungan dan perangkat pembuka
Perangkat pembuka digunakan untuk mengambil kepala kumparan baja dan mengangkut kepala strip ke prosedur berikutnya.
Perangkat pembuka terdiri dari rangka yang dapat digerakkan dengan gulungan pengepres yang digerakkan oleh motor oli dan pelat sekop yang fleksibel dan tidak dapat digulung.

2.2.1.4.Perangkat pemusatan pemandu samping
Perangkat pemusatan pemandu samping digunakan untuk memandu dan mengontrol posisi strip baja yang sedang berjalan.
Perangkat pemusatan pemandu samping terdiri dari dudukan gulungan vertikal dan perangkat penyetel celah gulungan vertikal.
Performa peralatan
Gulungan vertikal: 150 × 150mm
Celah: 750 mm

2.2.1.5.9-roll pelurus meratakan
Leveler pelurus terutama digunakan untuk meluruskan kepala strip baja agar mudah berurutan merawat kepala strip baja dan threading. Gulungan jepit dari leveler pelurus mengantarkan kepala strip ke leveler pelurusan.

.
